一、系統概述

　　長期以來，配電房管理工作一直是供電系統運行管理的可靠性的薄弱環節之一，一些配電房開關跳閘和配電房環境過熱影響設備運行、配電房水浸導致設備損壞、配電房設備被盜等，既容易燒毀設備，也容易影響用戶正常的用電情況，而這些故障卻常常被人們忽視。

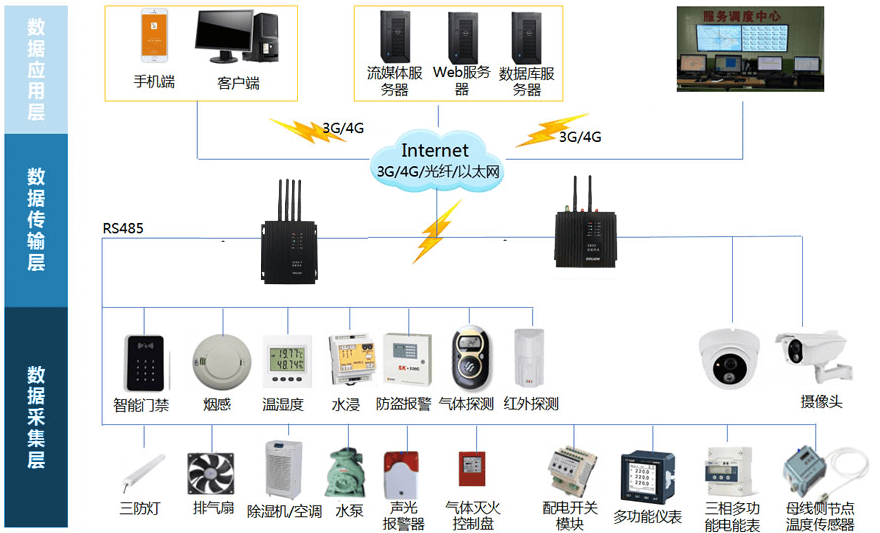

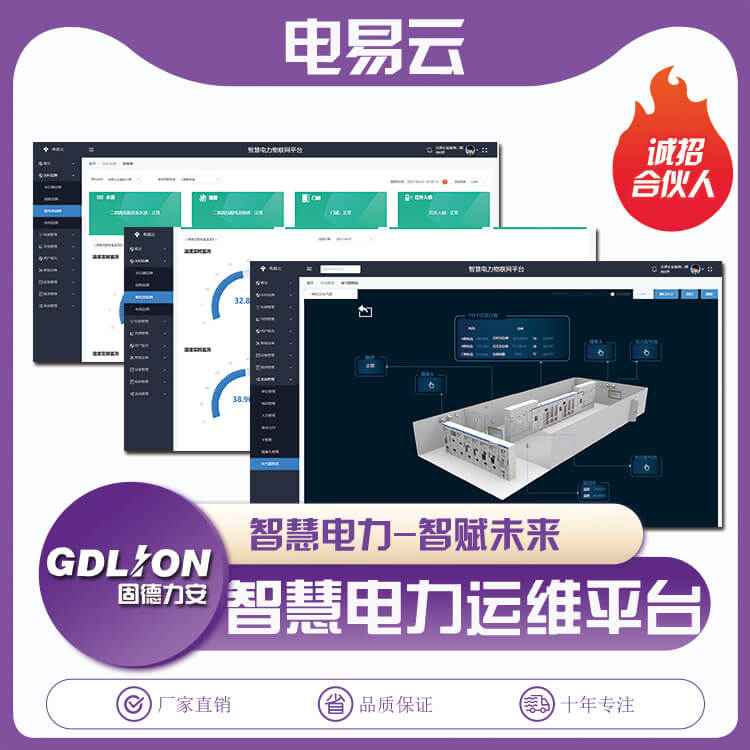

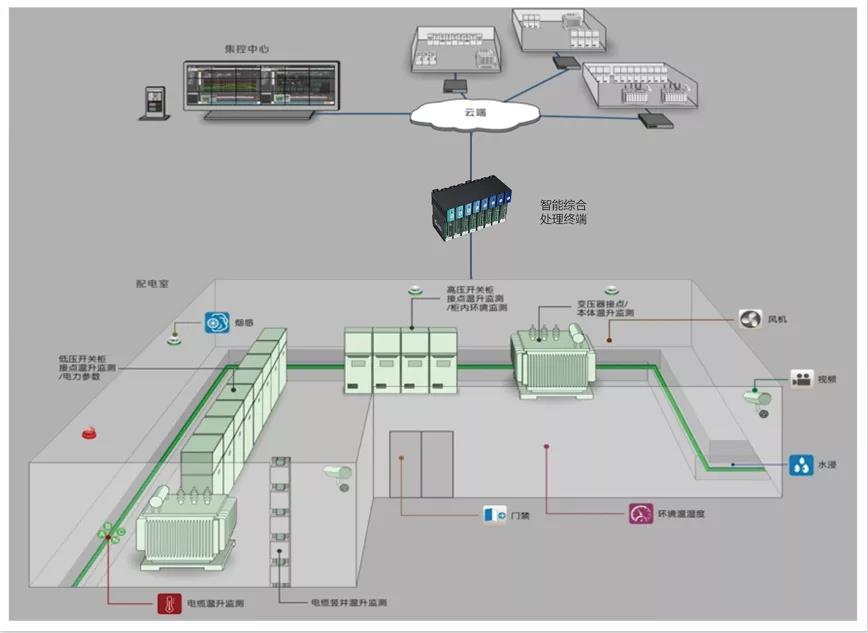

　　小區變/配電房/開閉所綜合監控系統是集遙信、遙測、遙控等功能為一體的物聯網綜合監控管理系統，系統通過在配電站房內配置AI變配電輔助監控裝置，結合配電監控云平臺，完成機器人智能巡檢、紅外熱成像分析、AI儀表識別、變壓器超溫監測、開關柜局放監測、開關柜觸頭測溫、蓄電池監測、低壓饋線監測、視頻監控、環境監測、設備控制、安防消防監測等的數據采集。實現對配網配電站所運行狀態、運行環境及安防環境的一體化監控，實現配電站所運檢的整體智能化與管理云端化，達到“無人值班，少人值守”目的。

　　二、產品用途

　　廣泛應用于10kV及以下電壓等級的變電站、配電房、開閉所、箱式變、環網柜、分支箱的安全監控、環境監控、設備狀態監測及安全預警，滿足建筑、電力、石化、電信、市政、醫院、學校、冶金、輕工、水處理、工業企業等行業領域，符合當今國際自動化領域的發展趨勢和潮流。

　　三、系統功能

　　3.1 智能環境監測

　　環境數據采集設備安裝在配電站所內，通過采集和傳輸技術，可以實時監測開閉所內的工作環境(如：溫度、濕度、漏水、水位、有害氣體(SF6,H2S,O3)等);當檢測到環境量出現異常時，可及時顯示、報警，并可通過通信網絡將數據上傳至系統平臺。 站端設備包含各種傳感器(溫度、濕度、漏水、水位、有害氣體等)。系統平臺可以直觀的顯示出被監測量的大小或狀態，以及被監測量的實時值或各種故障發生的情況。

　　3.2 電纜無線測溫監測

　　通過在電纜及電纜接頭上安裝連續測量溫度的探頭，每臺設備可安裝8~16個探頭，對電纜、電纜頭的運行狀態實時進行監測,并把測量結果通過無線網絡上傳到監控中心數據庫服務器，通過軟件分析能夠提前確定電纜的早期過熱現象，實現電纜故障的早期預測，防患于未然。

　　3.3 智能環網柜DTU在線監測

　　通過環網柜遠動DTU監測子系統的接入與集成，可實現開關分、合。遠、近程控制，閉鎖、解鎖控制。并完成對開關設備的位置信號、電壓、電流、有功功率、無功功率、功率因數、電能量等數據的采集與計算，實現對饋線開關的故障識別、隔離和對非故障區間的恢復供電。同具備各種通信功能，能夠?qū)崟r(shí)的將采集的數據上傳主站，從而實現環網柜、開閉所、箱式變電站遠方測控的自動化功能。實現環網柜、開閉所、箱變的智能化管控。

　　3.4 高壓開關柜監測

　　通過監控主機數據采集，支持實時顯示高壓開關柜帶電數據指標，掌握開關柜的運行情況，主站軟件平臺中，支持實時顯示開關柜，配電柜等一次設備的電壓，電流等負載遙測數據，并可支持設置上下限的預警值，實現聲光 、語音、短信、視頻畫面等多種聯動提醒方式。

　　3.5 繼保開關(刀閘)監測

　　刀閘(保護開關)斷開與閉合狀態作為輸變電生成運行過程中重要監護參數，需要實時監控其當前的狀態，以便掌控相關設備的運作是否正常。

　　1)、接入刀閘(保護開關)的斷開與閉合的狀態信號，有助于實時了解站內所有相關刀閘開關的當前狀態;

　　2)、結合系統中集成站內各個角落視頻畫面，可更加直觀的觀察到實際室內外刀閘(保護開關)的斷開與閉合動作發生時當前設備的實際狀態是否與操作一致，減少存在的潛在安全隱患;

　　3)、系統中集成的一系列聯動響應功能，還能在夜間視線不清晰的情況下，在接受到刀閘開關動作信號時，主動打開相應位置的照明燈光，自動彈出視頻，響應實時畫面監控。

　　3.6 設備控制

　　系統平臺可以實現對任意指定的監控場所，在任意時間計劃內，對任何發生的事件/組合事件(傳感設備探測、視頻監控圖像分析等事件)，制定出詳細的站端設備、語音、燈光、攝像頭等任意設備的關聯動作計劃，進行智能設備聯動。

　　1)、空調控制：可在監控中心遠程控制控制空調開機、關機、升溫、降溫等，并能夠直接調整空調的溫度值;可通過設置溫濕度上下限以及室內室外溫度差，自動聯動控制空調的關閉、開啟以及風機的關閉和開啟功能。

　　2)、風機控制：可直接遠程控制風機的開啟和關閉，也可以設置風機的定時開啟和關閉，可設置風機開閉的自動時間段。

　　3)、燈光控制：根據設定的條件，對探測器、攝像頭等站端設備產生的報警信號，自動打開燈光。

　　4)、排水控制：通過監測關鍵地點的水位和傳感控制，實現排水系統或水泵的自動或遠程控制。

　　5)、視頻聯動：可以和環境監控進行聯動，當出現設備報警、溫濕度、漏水等報警，系統即可聯動攝像機進行監控，并可以遠程操作空調、風機以及照明等設備;可以根據抓拍類型、記錄類型、聯動類型、觸警條件、抓拍區域以及時間等各種條件，對抓拍錄像進行查詢。抓拍錄像實時上傳在中心服務器上，可避免前端被破壞而造成的錄像丟失。

　　3.7 視頻監控

　　視頻監控子系統分為兩種方案，第一種在沒有以太網的開閉所，可以采用串口攝像頭，平常不錄像，當出現報警等情況時進行聯動抓拍，抓拍的圖片可以傳送至中心平臺上。第二種方案是有以太網的配電網，完全可以采用數字監控系統，實現專業監控功能。

　　3.8 火災報警及消防監測

　　煙霧、明火、主變消防等火災狀態的實時監控。報警聯動功能：本地聲光報警，監控中心計算機報警，以及手機短信告警功能。并且可設置聯動視頻、門禁、燈光等子系統。

　　3.9 門禁控制

　　在配電所站所的出入口安裝自動識別系統，通過對人(或物)的進出實施放行、拒絕、記錄等操作的智能化管理系統。

　　3.10 電子地圖監控

　　以實際監控場景為背景，實現區域內的監控集成。
